Ejemplos de Programación en CNC: Aprende y Domina.

La programación en CNC es un campo fundamental en la industria moderna que permite controlar y automatizar la fabricación de piezas. En este artículo encontrarás ejemplos prácticos y claros para comprender cómo se utiliza el lenguaje C en este contexto. Exploraremos desde los fundamentos hasta casos más complejos, brindándote las herramientas necesarias para adentrarte en el fascinante mundo de la programación CNC. ¡Descubre cómo dar vida a tus diseños con precisión milimétrica!

¿Cómo empezar un programa en CNC?

Para empezar un programa en CNC, es importante tener una comprensión básica de los conceptos y herramientas involucradas. CNC (Control Numérico Computarizado) es un sistema de control que utiliza un ordenador para dirigir y controlar máquinas herramientas. El primer paso es definir el proyecto y los objetivos que se quieren lograr con el programa. Esto implica determinar el tipo de máquina herramienta que se va a utilizar, el material que se va a procesar y las especificaciones del proyecto.

Definir el Proyecto y los Objetivos

Es fundamental definir claramente el proyecto y los objetivos antes de empezar a programar en CNC. Esto implica considerar los siguientes aspectos:

1. Tipo de máquina herramienta: Determinar el tipo de máquina herramienta que se va a utilizar, como un torno, fresadora, taladro, etc.
2. Material: Identificar el material que se va a procesar, como metal, madera, plástico, etc.
3. Especificaciones del proyecto: Determinar las especificaciones del proyecto, como las dimensiones, la tolerancia, la rugosidad superficial, etc.

Preparar el Entorno de Trabajo

Una vez definido el proyecto y los objetivos, es importante preparar el entorno de trabajo. Esto implica:

1. Instalar el software de programación: Instalar el software de programación CNC adecuado para la máquina herramienta que se va a utilizar.
2. Configurar la máquina herramienta: Configurar la máquina herramienta según las especificaciones del proyecto y las instrucciones del fabricante.
3. Preparar las herramientas y accesorios: Preparar las herramientas y accesorios necesarios para el proyecto, como brocas, fresas, etc.

Crear el Programa CNC

Con el proyecto y los objetivos definidos y el entorno de trabajo preparado, se puede empezar a crear el programa CNC. Esto implica:

1. Crear un nuevo archivo de programa: Crear un nuevo archivo de programa CNC utilizando el software de programación.
2. Definir las coordenadas y los movimientos: Definir las coordenadas y los movimientos que la máquina herramienta debe realizar para completar el proyecto.
3. Agregar instrucciones de control: Agregar instrucciones de control para dirigir la máquina herramienta y controlar el proceso de fabricación.

¿Qué lenguaje de programación usa CNC?

El lenguaje de programación utilizado por CNC (Control Numérico por Computadora) es el GCode. El GCode es un lenguaje de programación que se utiliza para controlar máquinas herramientas y otros dispositivos de automatización industrial. Se compone de un conjunto de instrucciones que se escriben en un formato específico y que se envían a la máquina herramienta para que ejecute las acciones deseadas.

Características del GCode

El GCode tiene varias características que lo hacen útil para la programación de máquinas herramientas. Algunas de estas características incluyen:

1. Sintaxis simple: El GCode tiene una sintaxis simple y fácil de entender, lo que facilita su aprendizaje y uso.
2. Instrucciones precisas: El GCode permite dar instrucciones precisas a la máquina herramienta, lo que permite un control preciso sobre el proceso de fabricación.
3. Compatibilidad con diferentes máquinas: El GCode es compatible con diferentes máquinas herramientas y dispositivos de automatización industrial, lo que lo hace versátil y ampliamente utilizado.

Tipos de GCode

Existen diferentes tipos de GCode, cada uno con sus propias características y aplicaciones. Algunos de los tipos de GCode más comunes incluyen:

1. GCode estándar: Es el tipo de GCode más comúnmente utilizado y se compone de un conjunto de instrucciones estándar que se utilizan para controlar máquinas herramientas.
2. GCode personalizado: Es un tipo de GCode que se puede personalizar para satisfacer las necesidades específicas de una empresa o aplicación.
3. GCode para máquinas específicas: Es un tipo de GCode que se diseña específicamente para una máquina herramienta o dispositivo de automatización industrial en particular.

Ventajas del uso de GCode

El uso de GCode tiene varias ventajas en la programación de máquinas herramientas. Algunas de estas ventajas incluyen:

1. Precisión y exactitud: El GCode permite un control preciso sobre el proceso de fabricación, lo que reduce los errores y mejora la calidad del producto final.
2. Eficiencia y productividad: El GCode permite automatizar el proceso de fabricación, lo que aumenta la eficiencia y la productividad.
3. Flexibilidad y versatilidad: El GCode es compatible con diferentes máquinas herramientas y dispositivos de automatización industrial, lo que lo hace versátil y ampliamente utilizado.

¿Qué es CNC y ejemplos?

CNC son las siglas de Control Numérico Computarizado, un sistema de automatización que utiliza ordenadores para controlar y dirigir máquinas herramientas y otros dispositivos. El CNC se utiliza en una amplia variedad de industrias, como la fabricación de automóviles, la aeronáutica y la producción de muebles.

¿Cómo funciona el CNC?

El CNC funciona mediante la de instrucciones en un ordenador, que luego son transmitidas a la máquina herramienta. La máquina herramienta ejecuta las instrucciones, realizando tareas como cortar, perforar y fresar materiales. El CNC permite una alta precisión y velocidad en la producción, lo que reduce el tiempo y el costo de fabricación.

1. El ordenador recibe las instrucciones y las convierte en código CNC.
2. El código CNC se transmite a la máquina herramienta.
3. La máquina herramienta ejecuta las instrucciones y realiza la tarea deseada.

Ejemplos de máquinas CNC

Existen muchas tipos de máquinas CNC, cada una diseñada para realizar tareas específicas. Algunos ejemplos de máquinas CNC incluyen fresadoras, tornos, prensas y cortadoras láser.

1. Fresadoras CNC: se utilizan para fresar y cortar materiales como madera y metal.
2. Tornos CNC: se utilizan para girar y cortar materiales como metal y plástico.
3. Prensas CNC: se utilizan para prensar y formar materiales como metal y plástico.

Aplicaciones del CNC en la industria

El CNC se utiliza en una amplia variedad de industrias, incluyendo la fabricación de automóviles, la aeronáutica y la producción de muebles. El CNC permite una alta precisión y velocidad en la producción, lo que reduce el tiempo y el costo de fabricación.

1. Fabricación de automóviles: se utiliza para producir piezas y componentes para vehículos.
2. Aeronáutica: se utiliza para producir piezas y componentes para aviones y helicópteros.
3. Producción de muebles: se utiliza para producir muebles y componentes para muebles.

¿Qué se necesita para aprender CNC?

Para aprender CNC (Control Numérico por Computadora), se requiere una combinación de conocimientos teóricos y prácticos en diversas áreas. A continuación, se presentan los requisitos necesarios para aprender CNC:

Conocimientos básicos en matemáticas y física

Para aprender CNC, es fundamental tener una base sólida en matemáticas y física. Esto incluye conceptos como la geometría, el álgebra y la trigonometría, así como la comprensión de las leyes del movimiento y la dinámica.

1. Entender los conceptos básicos de la geometría y la trigonometría.
2. Conocer las leyes del movimiento y la dinámica.
3. Saber aplicar los principios matemáticos a problemas prácticos.

Conocimientos en programación y software

La programación y el software son fundamentales en CNC, ya que se utilizan para crear y ejecutar los programas que controlan las máquinas. Es importante conocer lenguajes de programación como GCode y MCode, así como software de diseño asistido por computadora (CAD) y de fabricación asistida por computadora (CAM).

1. Aprender a programar en lenguajes como GCode y MCode.
2. Conocer software de CAD y CAM.
3. Saber utilizar software de simulación y verificación de programas.

Experiencia práctica y habilidades técnicas

La experiencia práctica y las habilidades técnicas son esenciales para aprender CNC. Es importante tener acceso a máquinas y equipos de CNC y practicar la programación y la operación de las máquinas.

1. Tener acceso a máquinas y equipos de CNC.
2. Practicar la programación y la operación de las máquinas.
3. Desarrollar habilidades en la resolución de problemas y la depuración de programas.

Ejemplos de Programación en CNC para principiantes

La programación en CNC, o Control Numérico por Computadora, es una disciplina clave en la industria de la fabricación y maquinado. Permite automatizar el proceso de control de máquinas herramientas mediante la utilización de un lenguaje específico.

A continuación, se presentan algunos ejemplos básicos de programación en CNC para principiantes:

1. Programa simple para movimientos en línea recta: Este ejemplo muestra cómo mover una herramienta de corte en línea recta a lo largo del eje X. El código puede ser algo así: G00 X100.0
2. Programa para realizar un círculo: En este caso, se utiliza el comando G02 para indicar que se desea crear un arco circular en sentido contrario a las agujas del reloj. Por ejemplo: G02 X50.0 Y50.0 I25.0 J0.0
3. Programa para perforar un agujero: Mediante el uso de la función de taladro, se puede indicar la posición y profundidad para realizar un agujero. Un código de ejemplo podría ser G81 X50.0 Y50.0 Z-10.0 R2.0 F100.0
4. Programa para realizar un roscado: Para realizar roscados, se utiliza el comando G33. Por ejemplo: G33 X50.0 Z-20.0 K5.0 F50.0

Estos son solo algunos ejemplos básicos de programación en CNC. Recuerda que cada máquina puede tener sus particularidades en cuanto a los códigos utilizados. Es recomendable consultar el manual de la máquina o buscar recursos adicionales para aprender más sobre programación en CNC.

En resumen, la programación en CNC es una habilidad fundamental para aquellos que desean trabajar en la industria del maquinado. Mediante el uso de comandos específicos, es posible automatizar y controlar las máquinas herramientas para realizar diferentes operaciones.

Hice una Máquina que Escribe con mi Letra

¿PROGRAMAR PAGA BIEN? | Cómo saber si la programación es para mí

Ejemplos de Programación en CNC

Ejemplo 1: Programación de una operación de fresado en CNC

En la programación de una operación de fresado en un sistema CNC, se utilizan comandos específicos para mover el cortador a lo largo de la pieza de trabajo y realizar el fresado deseado. Un ejemplo de código en lenguaje G para programar una operación de fresado podría ser:

1. G00 X10 Y10 – Mueve el cortador a la posición inicial (X=10, Y=10).
2. G01 Z-2 F100 – Baja el cortador a una profundidad de corte de 2 mm con una velocidad de avance de 100 mm/min.
3. G02 X20 Y20 I5 J5 – Realiza un movimiento circular en sentido contrario a las agujas del reloj desde la posición actual hasta la posición (X=20, Y=20) con un radio de 5 mm.
4. G03 X10 Y10 I-5 J-5 – Realiza un movimiento circular en sentido de las agujas del reloj desde la posición actual hasta la posición (X=10, Y=10) con un radio de 5 mm.
5. G00 Z2 – Retrae el cortador a la posición inicial.

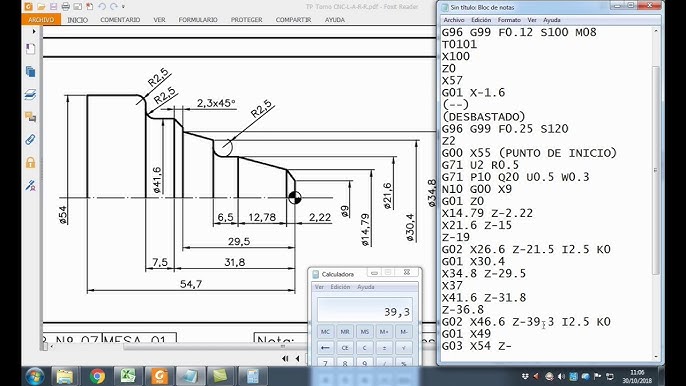

Ejemplo 2: Programación de un torno CNC para el torneado de una pieza

En la programación de un torno CNC, se utilizan comandos para controlar el movimiento de la herramienta de corte y la rotación de la pieza. Un ejemplo de código en lenguaje G para programar el torneado de una pieza podría ser:

1. G00 X20 Z5 – Mueve la herramienta de corte a la posición inicial (X=20, Z=5).
2. G01 X10 F100 – Avanza la herramienta de corte desde la posición inicial hasta la posición (X=10) con una velocidad de avance de 100 mm/min.
3. G02 X0 Z-10 I-10 – Realiza un movimiento circular en sentido contrario a las agujas del reloj desde la posición actual hasta la posición (X=0, Z=-10) con un radio de 10 mm.
4. G01 X-10 F100 – Avanza la herramienta de corte desde la posición actual hasta la posición (X=-10) con una velocidad de avance de 100 mm/min.
5. G00 Z5 – Retrae la herramienta de corte a la posición inicial.

Ejemplo 3: Programación de un sistema CNC para la perforación de agujeros

En la programación de un sistema CNC para la perforación de agujeros, se utilizan comandos para posicionar la herramienta de perforación y controlar la velocidad de avance. Un ejemplo de código en lenguaje G para programar la perforación de una serie de agujeros podría ser:

• G00 X0 Y0 – Mueve la herramienta de perforación a la posición inicial (X=0, Y=0).
• G01 Z-5 F200 – Baja la herramienta de perforación a una profundidad de corte de 5 mm con una velocidad de avance de 200 mm/min.
• G83 X10 Y10 Z-10 R2 Q4 P500 – Perfora un agujero en la posición (X=10, Y=10) con una profundidad de corte de 10 mm, un radio de avance de 2 mm, un tiempo de rotura de viruta de 4 segundos y un tiempo de espera de 500 milisegundos.
• G83 X20 Y20 Z-10 R2 Q4 P500 – Perfora otro agujero en la posición (X=20, Y=20) con los mismos parámetros que el agujero anterior.
• G00 Z5 – Retrae la herramienta de perforación a la posición inicial.

Preguntas Frecuentes

¿Cuáles son los principales ejemplos de programación en CNC y cómo se utilizan en la industria manufacturera?

La programación en CNC (Control Numérico Computarizado) se utiliza ampliamente en la industria manufacturera para controlar máquinas herramienta, como tornos y fresadoras, y así producir piezas de alta precisión. A continuación, se mencionan algunos ejemplos comunes de programación en CNC y su aplicación en la industria:

1. Movimientos básicos: En la programación CNC, se utilizan comandos para controlar los movimientos de la herramienta de corte. Por ejemplo, el comando “G00” se utiliza para un movimiento rápido sin corte, mientras que el comando “G01” se utiliza para un movimiento lineal con corte. Estos comandos se combinan con coordenadas para especificar la posición deseada de la herramienta.

2. Ciclos de mecanizado: Los ciclos de mecanizado son conjuntos predefinidos de comandos que se utilizan para realizar operaciones comunes, como taladrar agujeros o hacer roscas. Por ejemplo, el ciclo de taladrado “G81” se utiliza para realizar una serie de taladros a una profundidad específica.

3. Control de velocidad y avance: La programación CNC permite controlar la velocidad de corte y el avance de la herramienta. Por ejemplo, el comando “S” se utiliza para establecer la velocidad de giro del husillo, mientras que el comando “F” se utiliza para establecer la velocidad de avance de la herramienta.

4. Herramientas de compensación: La programación CNC permite utilizar herramientas de compensación para tener en cuenta el radio de la herramienta de corte. Por ejemplo, el comando “G41” se utiliza para la compensación a la izquierda de la herramienta, mientras que el comando “G42” se utiliza para la compensación a la derecha.

5. Programación paramétrica: En la industria manufacturera, se utiliza la programación CNC paramétrica para producir una variedad de piezas similares con dimensiones variables. Se pueden utilizar variables y fórmulas matemáticas en la programación para ajustar automáticamente las dimensiones de las piezas.

Estos son solo algunos ejemplos de programación en CNC utilizados en la industria manufacturera. La programación CNC es una herramienta poderosa que permite una producción eficiente y precisa de piezas en diversos sectores, como la automoción, la aeroespacial y la industria del metal.

¿Podría proporcionar ejemplos específicos de programas en Cnc utilizados para el mecanizado de piezas complejas?

Claro, aquí te dejo algunos ejemplos de programas en CNC utilizados para el mecanizado de piezas complejas:

1. **Programa de fresado**: Este programa se utiliza para el mecanizado de piezas utilizando una máquina fresadora CNC. Por ejemplo, supongamos que queremos crear una pieza con una forma rectangular con agujeros y ranuras. El programa en CNC definirá las coordenadas exactas de cada movimiento de la fresadora, así como las velocidades de corte y avance necesarias para realizar cada operación.

2. **Programa de torneado**: En el caso del mecanizado de piezas cilíndricas, como ejes o engranajes, se utiliza un programa de torneado en CNC. Este programa define los movimientos y velocidades de la máquina torno para dar forma a la pieza. Por ejemplo, si queremos crear una rosca en un eje, el programa en CNC indicará los movimientos de corte necesarios para generar la forma deseada.

3. **Programa de rectificado**: Para el mecanizado de superficies de alta precisión, se utiliza el rectificado. Un programa en CNC para rectificado define los movimientos y velocidades necesarios para lograr la rugosidad y precisión deseadas en la pieza. Por ejemplo, si queremos rectificar una superficie plana, el programa en CNC indicará los movimientos de avance y rotación de la muela abrasiva para lograr la planicidad requerida.

4. **Programa de electroerosión**: La electroerosión es un proceso en el cual se utiliza una descarga eléctrica para eliminar material de una pieza. Los programas en CNC para electroerosión definen los parámetros necesarios, como la forma de la herramienta y los intervalos de descarga eléctrica, para lograr el mecanizado deseado. Por ejemplo, si queremos crear una pieza con agujeros pequeños y precisos, el programa en CNC definirá los movimientos de la máquina de electroerosión para lograrlo.

Estos son solo algunos ejemplos de programas en CNC utilizados para el mecanizado de piezas complejas. Cada caso requerirá un programa específico que se adapte a las características y necesidades de la pieza a mecanizar.

¿Cuáles son algunas de las funciones más comunes utilizadas en la programación en CNC y cómo se aplican en diferentes ejemplos prácticos?

En la programación CNC, existen varias funciones comunes que se utilizan para controlar la máquina herramienta y realizar operaciones específicas. A continuación, mencionaré algunas de estas funciones y cómo se aplican en diferentes ejemplos prácticos:

1. **G00 – Movimiento rápido**: Esta función se utiliza para mover rápidamente la herramienta de un punto a otro sin realizar ningún proceso de mecanizado. Por ejemplo, si se desea mover la herramienta desde el origen (0,0) hasta la posición (X50, Y30), se puede utilizar la siguiente línea de código: G00 X50 Y30.

2. **G01 – Movimiento lineal**: La función G01 se utiliza para realizar movimientos lineales controlados por velocidad. Por ejemplo, si se desea realizar un corte lineal desde la posición actual hasta la posición (X100, Y50) con una velocidad de avance de 500 mm/min, se puede utilizar la siguiente línea de código: G01 X100 Y50 F500.

3. **G02/G03 – Movimiento circular**: Estas funciones se utilizan para realizar movimientos circulares en sentido horario (G02) o antihorario (G03). Se deben especificar el centro del círculo, el radio y el ángulo de giro. Por ejemplo, si se desea realizar un corte circular de radio 20 mm en sentido horario, se puede utilizar la siguiente línea de código: G02 X50 Y50 R20.

4. **M03/M04 – Encendido/apagado del husillo**: Las funciones M03 y M04 se utilizan para encender o apagar el husillo de la máquina. Por ejemplo, para encender el husillo a una velocidad de 2000 RPM, se puede utilizar la siguiente línea de código: M03 S2000.

5. **M05 – Parada del husillo**: La función M05 se utiliza para detener el husillo de la máquina. Por ejemplo, para detener el husillo, se puede utilizar la siguiente línea de código: M05.

Estas son solo algunas de las funciones más comunes utilizadas en la programación CNC. Cabe destacar que la sintaxis y las funciones pueden variar dependiendo del controlador de la máquina herramienta que se esté utilizando. Es importante consultar la documentación correspondiente para obtener información específica sobre cada función.

¿Cómo se utiliza la programación en CNC para controlar la velocidad y el movimiento de los ejes en un torno o una fresadora? ¿Podría proporcionar ejemplos concretos de cómo se codifica esta funcionalidad en lenguaje de programación en CNC?

La programación en CNC se utiliza para controlar el movimiento y la velocidad de los ejes en un torno o una fresadora. Esto se logra mediante la codificación de instrucciones específicas en un lenguaje de programación en CNC.

Para controlar la velocidad de los ejes, se utilizan comandos como G01 y G00. El comando G01 se utiliza para establecer un movimiento lineal a una velocidad constante, mientras que el comando G00 se utiliza para establecer un movimiento rápido a la velocidad máxima del eje.

A continuación, se muestra un ejemplo de cómo se codifica el control de velocidad en un torno utilizando el lenguaje de programación en CNC:

“`
G01 X100 F200
“`

En este ejemplo, el comando G01 indica un movimiento lineal, la letra X indica el eje X y el número 100 especifica la posición a la que se moverá el eje X. El parámetro F200 establece la velocidad de avance a 200 unidades por minuto.

Para controlar el movimiento de los ejes, se utilizan comandos como G1, G2 y G3. El comando G1 se utiliza para establecer un movimiento lineal, mientras que los comandos G2 y G3 se utilizan para establecer movimientos circulares en sentido horario y antihorario, respectivamente.

A continuación, se muestra un ejemplo de cómo se codifica el control de movimiento en una fresadora utilizando el lenguaje de programación en CNC:

“`
G1 X50 Y50
“`

En este ejemplo, el comando G1 indica un movimiento lineal, la letra X indica el eje X y el número 50 especifica la posición a la que se moverá el eje X. La letra Y indica el eje Y y el número 50 especifica la posición a la que se moverá el eje Y.

Estos son solo algunos ejemplos de cómo se utiliza la programación en CNC para controlar la velocidad y el movimiento de los ejes en un torno o una fresadora. El lenguaje de programación en CNC ofrece una amplia gama de comandos y funcionalidades para lograr precisión y eficiencia en los procesos de mecanizado.

En conclusión, la programación en CNC es una herramienta fundamental para la producción automatizada en diversos sectores industriales. A través de los ejemplos presentados, hemos podido apreciar su versatilidad y potencial en la creación de piezas precisas y complejas. Invitamos a nuestros lectores a compartir este contenido y a seguir explorando las posibilidades de la programación en CNC.
